產品概述： 上海諾廣減速機廠生產 S系列斜齒輪蝸輪蝸桿減速
產品特點：
T螺旋錐齒輪換向器產品特點: &

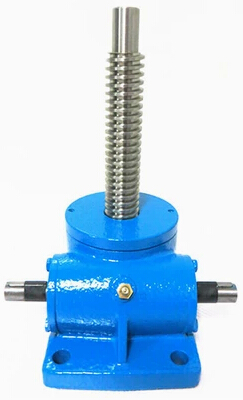

產品特點: 上海諾廣減速機廠生產 SWL絲桿升降機
使用范圍：
產品說明： 1、按輸出方向分主要有兩種：直線
諾廣SWL絲桿升降機，JRSS絲桿升降機，螺旋絲桿升降機，蝸輪絲桿升降機，絲杠升降機是否有自鎖，及自鎖原理：
具體型號 SWL2.5 SWL5 SWL 10/15 SWL20 SWL25 SWL35 SWL50 SWL100 SWL120
絲桿升降機最大起升力,KN 25 50 100/150 200 250 350 500 1000 1200
絲桿升降機最大拉力,KN 25 50 99 166 250 350 500 1000 1200
絲桿升降機絲桿螺紋尺寸 Tr30×6 Tr40×7 Tr58×12 Tr65×12 Tr90×16 Tr100×18 Tr120×20 Tr160×23 Tr180×25
蝸輪蝸桿傳動比（P） 通6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1
蝸桿每轉行程,mm 1.0 1.17 1.56 1.5 1.5 1.5 1.818 1.916 2.083
蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1
蝸桿每轉行程,mm 0.250 0.292 0.5 0.5 0.5 0.5 0.625 0.638 0.694
蝸桿傳動比（P） 6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1
絲桿升降機滿負荷蝸桿扭距N?6?1m 18.6 39.5 119/179 240 366 600 970 2323 3316
蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1
滿負荷蝸桿扭距N?6?1m 8.86 19.8 60/90 122 217 340 425 997 1658
絲桿升降機絲桿最大軸伸長SWL10絲桿升降機度 1500 2000 2500 3000 3500 4000 5500 6500 7000
絲桿升降機最大許用功率/kW 0.55 1.1 2.6 3.7 4.8 6.0 7.5 15 17.5
普通比（P）總效率％ 23 21 23 21 19 18 15 13 12
慢速比（M）總效率% 14 12 15 13 11 11 11 10 8
潤滑油量，kg 0.1 0.25 0.5 0.75 1.1 1.9 2 2.5 2.5
不加行程的重量，kg 7.3 16.2 25 36 70.5 87 420 1010 1350
絲桿每100mm的 重量 0.45 0.82 1.67 2.15 4.15 5.20 7.45 13.6 17.3
以上規格通常阿基米德原理蝸輪蝸桿原理，采用蝸輪與蝸桿90°垂直角度傳動，在此蝸輪蝸桿傳動速比為慢速比的時候蝸輪蝸桿齒部傾斜角度小，這種情況下自鎖能力最強，采用快速比多頭蝸桿蝸輪的時候同時齒部斜角加大，這種情況下自鎖能力下降，SWL絲桿升降機，JRSS絲桿升降機，螺旋絲桿升降機，蝸輪絲桿升降機，絲杠升降機采用梯形絲桿結合減速箱蝸輪蝸桿在此機器中自鎖能力是具有很好的自鎖效果的。更多型號及尺寸參數請瀏覽：http://www.ourunion.cn/wlsgsjj/ws251.html
